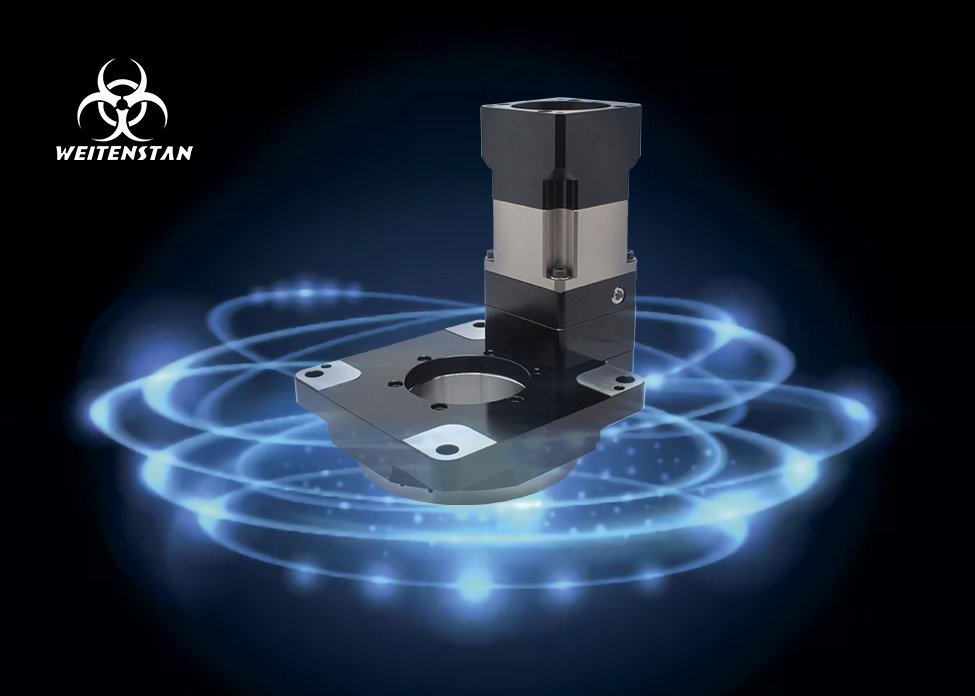

中空旋转平台是一款革命性产品。用于多种旋转运动场合,可取代ddmotor与凸轮分割器,集高工作效率,高精度,高刚性,高性价比于一身,是旋转运动机构中革命性的产品,在两者之间取得平衡,重复定位精度≦5秒,马达轻松配制,承载稳重,可搭配ac伺服马达或步进马达做任意角度分割,既可满足分割器无法达到之数位控制,定位精度又可媲美dd马达,可大幅度降低成本。现有的中空旋转平台在调节输入轴和外齿圈距离这方面设计不足,不能满足使用需求。
防止输入轴断裂的中空旋转平台弹簧的数量为4个
1.弹簧绕支柱的中心间隔均匀分布。
2.输入轴的前端靠近于齿轮的部位套设有弹性挡圈。
3.输入轴的后端通过夹紧夹紧固连接。
4.箱体上端连接有外齿圈、轴承和油封。
防止输入轴断裂的中空旋转平台包括箱体,箱体下侧安装有过渡法兰,过渡法兰上安装有连接法兰,过渡法兰和连接法兰之间安装有输入轴,输入轴的后端为中空结构,中空结构内部设置有缓冲弹性装置,缓冲弹性装置包括连接在输入轴上的支柱,支柱上设置有多个弹簧,弹簧的另一端连接有缓冲块,缓冲块与输入轴的内壁贴合,输入轴的中部套设有轴承,轴承输入轴之间设有缓冲套环。通过上述方式,本实用新型防输入轴断裂的中空旋转平台,能够防止输入轴断裂,提高使用寿命,结构简单,安全可靠。
